Sonic Drilling
Công nghệ khoan Sonic
Công nghệ khoan Sonic

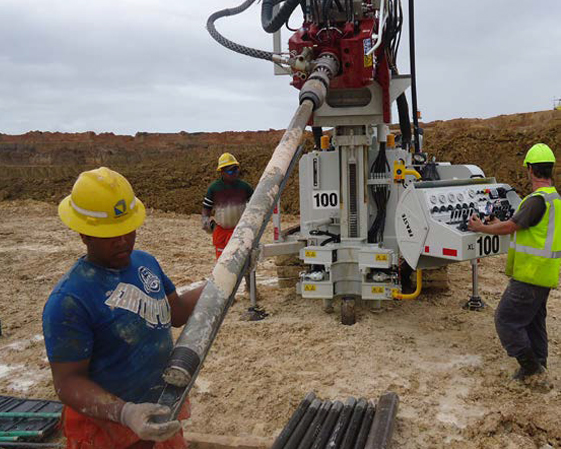

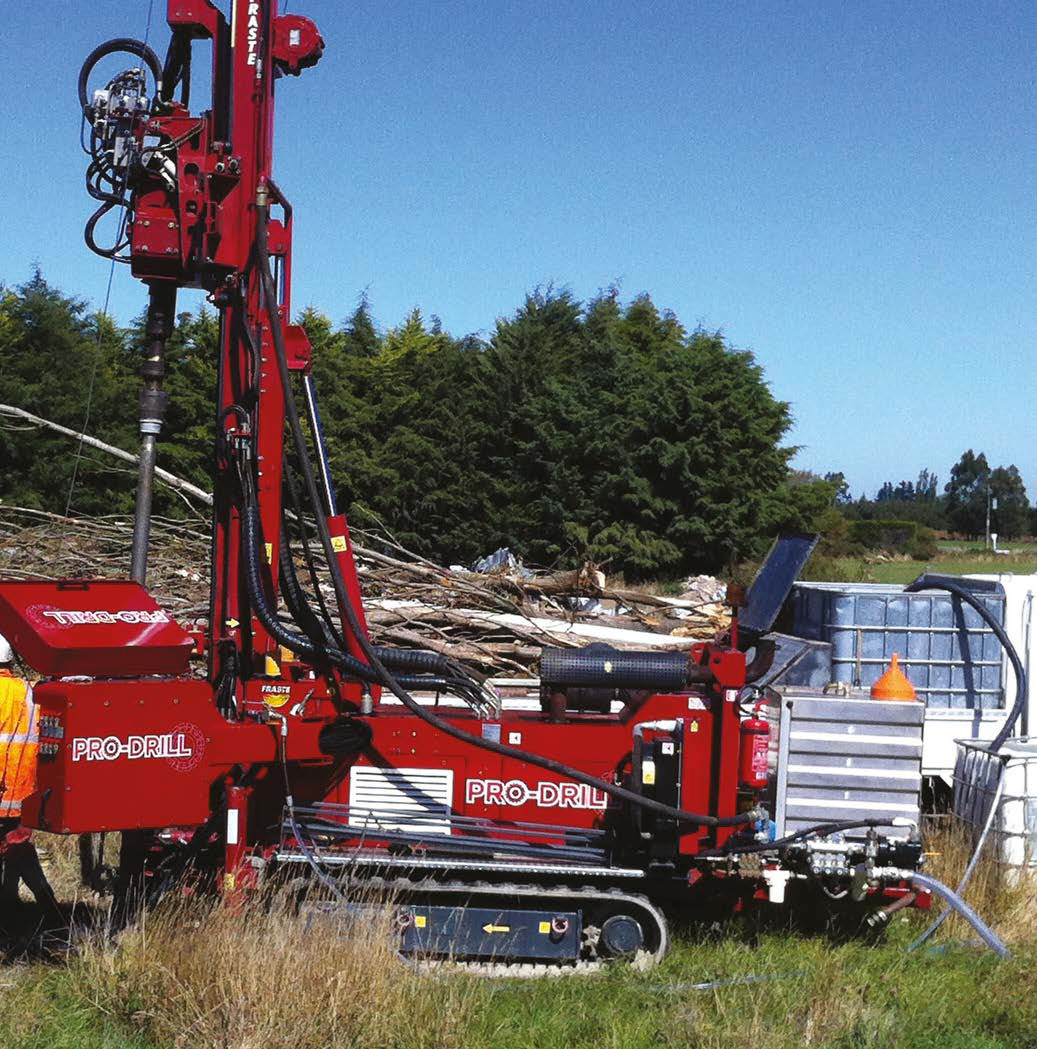

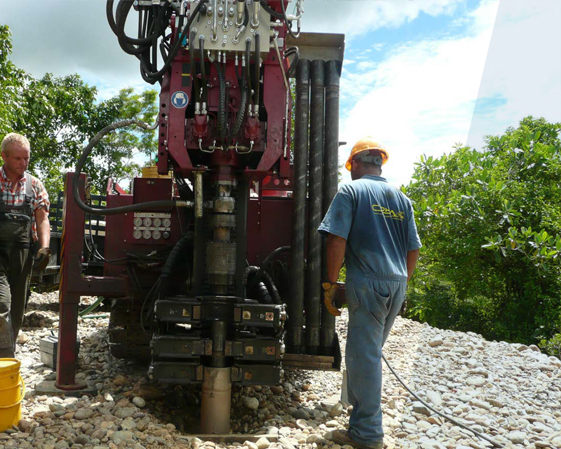

Khoan Sonic là kỹ thuật khoan thâm nhập nền đất nhờ làm giảm mạnh ma sát trên chuỗi cần khoan và mũi khoan do kỹ thuật hóa lỏng, và giảm độ xốp tạm thời của đất. Sự kết hợp giữa máy khoan Sonic và các bộ dụng cụ khoan giúp cho việc khoan qua nhiều loại đất đá một cách dễ dàng. Công nghệ này cũng làm tốc độ khoan đạt nhanh hơn trên hầu hết nền đất đá.
  • Khoan nhanh và lấy mẫu trong bất kỳ địa tầng nào
  • Máy khoan nhỏ gọn có thể khoan ở những nơi khó tiếp cận
  • Kết quả đáng tin cậy
  • Mức âm thanh thấp và vận hành cân bằng kinh tế
  • Có thể kết hợp với bộ đóng SPT tiêu chuẩn
  • Có thể kết hợp với thiết xuyên CPT của Eijkelkamp GeoPoint SoilSolutions
Sonic Drilling
Công Nghệ Khoan Cho Tương Lai
Rung động Sonic được tạo ra từ đầu khoan của Eijkelkamp-Sonic.
Bộ tạo rung động trong đầu khoan tạo ra năng lượng cộng hưởng tần số cao hướng xuống cần khoan. Trong quá trình khoan, năng lượng cộng hưởng được kết hợp với chuyển động quay. Điều này phân phối đồng đều năng lượng tác động đến mũi khoan và bộ dụng cụ khoan. Người vận hành máy khoan có thể kiểm soát mức độ rung của đầu khoan để phù hợp với tốc độ khoan qua các loại nền đất đá khác nhau.
Ít năng lượng hơn, ít vấn đề hơn
Do độ ma sát giảm trên chiều dài của chuỗi cần khoan, khoan Sonic cần ít năng lượng hơn để đạt được hiệu quả tương tự như khoan thông thường. Đặc tính độc đáo này của khoan Sonic ngăn bị lực xoắn trên chuỗi cần khoan. Một lợi ích khác của việc áp dụng tần số rung là dễ dàng kéo chuỗi cần khoan lên, ngay cả trong các điều kiện có sét trương nở nhanh hoặc đá tảng, cuội. Tất cả hệ thống cần khoan, ống chống và dụng cụ khoan được kéo lên nhanh hơn và dễ dàng hơn.
Khoan Sonic là khoan sạch
Có những tình huống bạn muốn tránh sử dụng dung hố dịch khoan, khoan khí nén hoặc thậm chí là nước trong khi khoan. Khoan Sonic không nhất thiết phải có khí nén hoặc dùng dung dịch trong khi khoan. Điều này làm cho khoan rung Sonic là phương pháp lý tưởng cho các ứng dụng khoan địa kỹ thuật, xây dựng và môi trường. Ngoài ra cũng có những dự án đặc biệt nơi khoan Sonic có thể vận hành khoan khô trong điều kiện khoan qua thải.

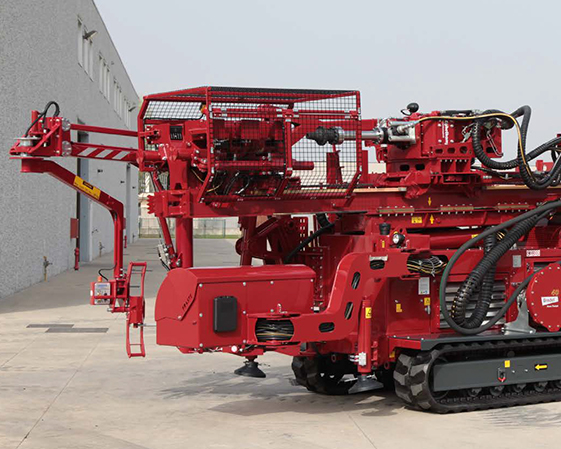

Eijkelkamp-Sonic cung cấp máy khoan và dụng cụ cho khoan địa kỹ thuật

  • Các máy khoan có thể khoan rung tới độ sâu 400m
  • Bộ dụng cụ lấy mẫu lõi nhanh chóng cho cát ướt, đất sét, than bùn...
  • Bộ ống khoan nòng đôi để khoan trong đá rắn cần làm mát lưỡi khoan
  • Hệ thống ống chống phù hợp với các bộ khoan và lấy mẫu
  • Giải pháp kết hợp với bộ xuyên CPT của Eijkelkamp Geopoint SoilSolutions
  • Hệ thống đóng SPT tự động, lấy mẫu ống UD cho khảo sát địa chất
  • Giám sát trong khi khoan với báo cáo từ xa



CPT Solutions
Máy xuyên tĩnh tự hành

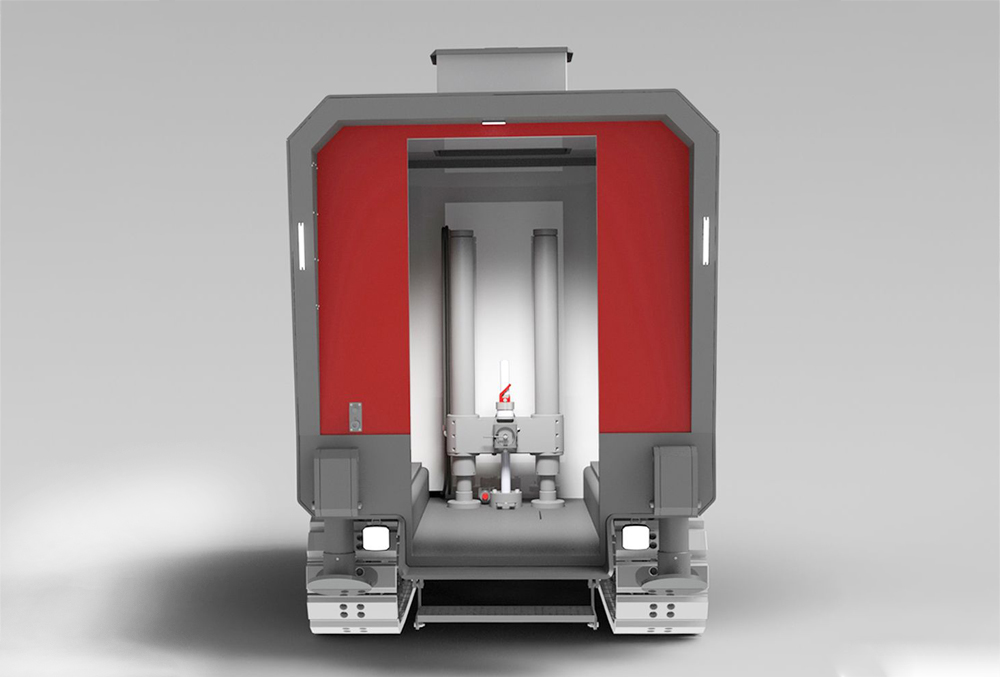

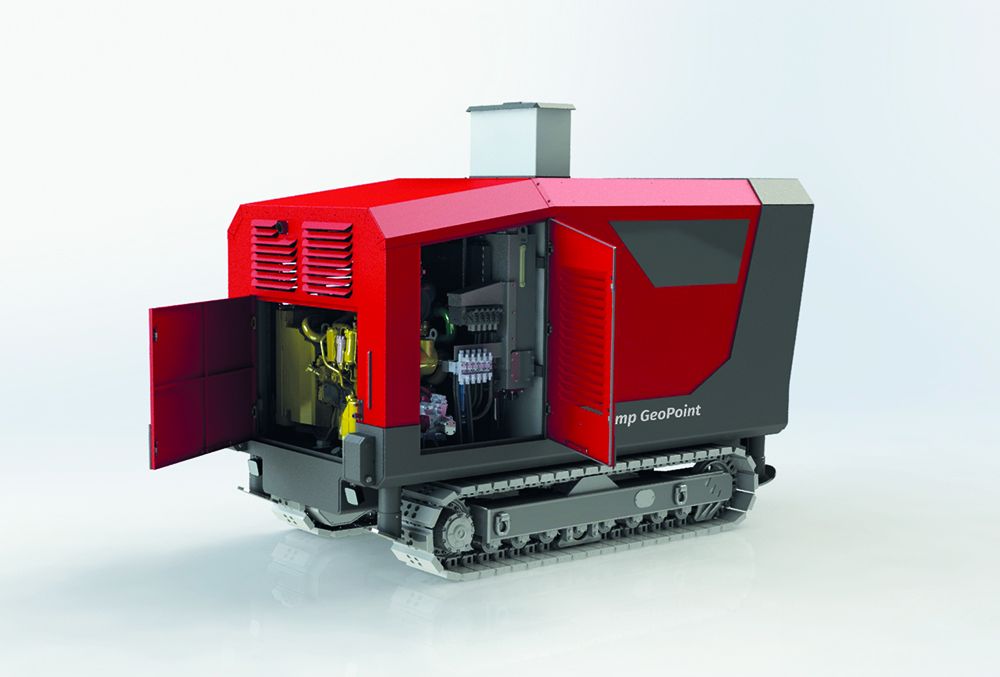

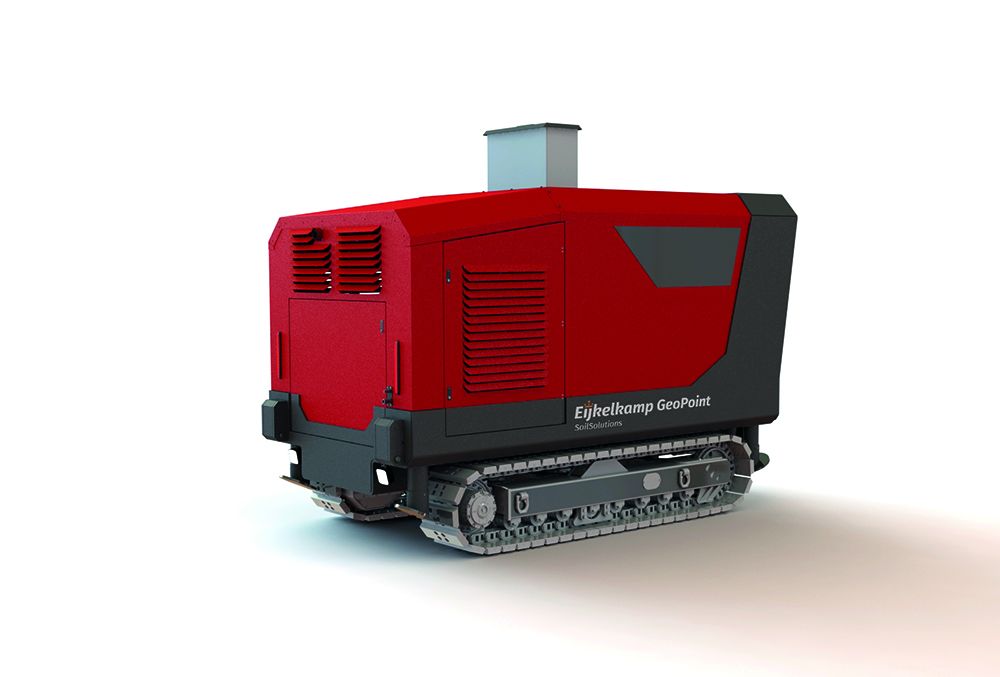

Máy xuyên tĩnh tự hành “BC100 Boxed CPT Crawler” có hệ thống rãnh dẫn hướng giúp cho hệ thống xuyên (CPT) đạt hiệu quả cao. Máy xuyên tĩnh tự hành thế hệ mới này được thiết kế để có chi phí vận hành thấp, hiệu quả tối ưu, có các tùy chọn công suất khác nhau và có sẵn hệ thống ấn, dẫn hướng.



Thế giới đang chuyển sang thời kỳ kỹ thuật số với nhiều ứng dụng hơn và cũng làm cho việc vận hành của hệ thống xuyên tĩnh CPT trở nên dễ dàng và hiệu quả hơn. Trí thông minh nhân tạo cũng là yếu tố then chốt trong công việc vận hành, hoạt động, bảo trì và thúc đẩy sản xuất. Với máy xuyên tĩnh tự hành thế hệ mới “BC100 Boxed CPT Crawler “ bạn sẽ thu được nhiều lợi ích hơn từ hệ thống máy xuyên CPT của bạn hơn bao giờ hết.



Bộ máy xuyên tự hành BC100 Boxed CPT Crawler được thiết kế theo tiêu chuẩn kỹ thuật mới nhất. Để tuân thủ các quy định khí thải khác nhau được áp dụng trên toàn thế giới, Máy xuyên tự hành BC100 có thể được trang bị các tùy chọn công suất khác nhau: Diesel Tier 3a / giai đoạn 3intrim, CNG, Hybrid (điện kết hợp với diesel hoặc CNG) và Hydrogen.



Tất cả các chức năng của máy xuyên tĩnh tự hành BC100 được vận hành từ màn hình cảm ứng PLC với chức năng ghi đè bằng tay cho một số chức năng, trong khi việc điều khiển máy xuyên và cân bằng có thể được thực hiện thông qua hệ thống điều khiển từ xa. Hệ thống thủy lực được kiểm soát bằng các cảm biến tải và được thiết kế để vận hành với yêu cầu công suất tối thiểu.



Với máy xuyên tĩnh tự hành BC100 Boxed CPT Crawler, bạn sẽ bước vào tương lai và luôn được kết nối với các hoạt động hiện trường.



 Thông số kỹ thuật

 Metric

 Machine weight

 11,000 kg

 Length

 4760 mm

 Width

 2500 mm

 Height

 2800 mm

Outrigger lifting height (from ground level)

 1150 mm (to load on truck without the use of a ramp)

Machine speed (2-speed)

 A = 2,32 km/h;  B = 4,19 km/h

Tracks

Wheelbase 2622 mm; width 2000 mm; track width 240 mm

Powerpack data

 Metric

Engine

 CAT C4.4 ACERT

 Power

 110 kW

 Emission

 U.S. EPA Tier 4 Final, EU Stale V

 Diesel tank

 170 L

 Ad Blue tank

19 L

CPT

 Metric

Pushing force

 100 - 130 kN (limited to weight)

Pulling force

 250 kN

CPT stroke

 1250 mm

CPT Controls

 Automatic with manual override

Tooling sizes

 Ø 36 / Ø 56 mm

- Standard Mechanical Pitbull clamp

- Optional Hydraulic CPT clamp

- Optional SonicCPT intergrated in hydraulic CPT clamp

---> 150Hz, 10T sonic impact force


Cty Geotech International đại diện phân phối sản phẩm tại Việt Nam
Mọi thông tin xin liên hệ cty tại Hà Nội:
Mobile: 090 343 3326
E-mail: geotech@geotechinternational.com
