Hệ thống đo nghiêng - đo chuyển vị ngang

Hệ thống đo chuyển vị ngang (đo nghiêng) – Inclinometers có hai thành phần: Ống đo nghiêng - inclinometer casing và hệ thống máy đo xách tay (đầu rò, dây cáp tín hiệu, máy ghi số liệu). Hệ thống đo chuyển vị ngang được sử dụng để theo dõi dịch chuyển và biến dạng dưới bề mặt các công trình. Ứng dụng điển hình bao gồm:

Phát hiện vùng chuyển vị và xác định xem liệu chuyển vị là không đổi, tăng dần, hoặc đáp ứng với các biện pháp đo đạc quan trắc.
Kiểm tra các biến dạng có nằm trong giới hạn thiết kế không, các thanh giằng và neo có làm việc như thiết kế không, và các tòa nhà lân cận không bị ảnh hưởng bởi dịch chuyển dưới mặt đất không.
Xác định, theo dõi sự ổn định của đập, các bờ đắp, các mái dốc trong và sau khi tích nước.
Theo dõi lún, chuyển vị của các bờ đắp, đê kè, và các nền móng công trình.

Digitilt Classic
Bộ đo nghiêng cổ điển

Digitilt AT System
Bộ đo nghiêng AT

Inclinometer Casing
Ống đo nghiêng

GeoFlex System
Đo nghiêng tự động

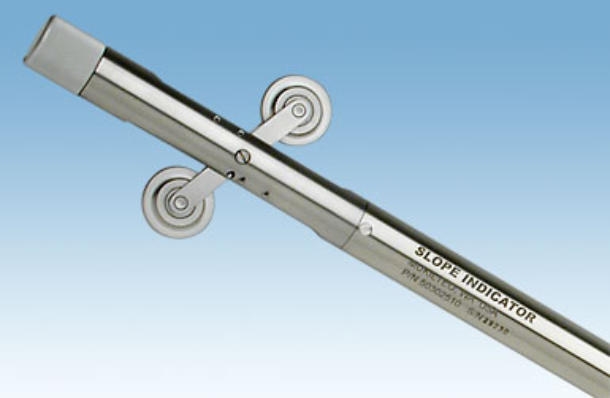

Digitilt Probe

Đầu dò Digitilt cổ điển đã giành được danh tiếng trên toàn thế giới về độ bền, độ chính xác cao và phản hồi nhanh. Nó sử dụng hai gia tốc servo cân bằng được sản xuất bởi hãng Slope Indicator

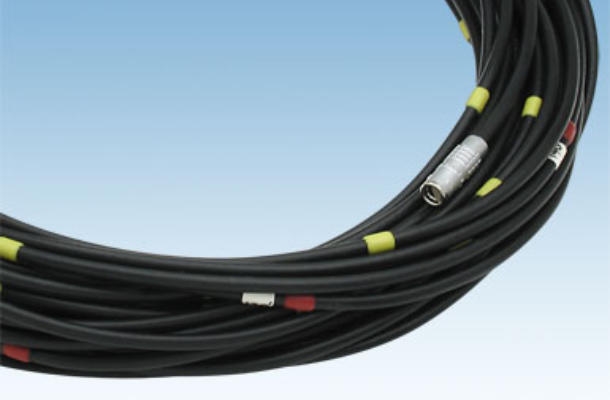

Classic Control Cable

Cáp điều khiển cổ điển bền và dễ cầm. Nó vẫn linh hoạt trong thời tiết lạnh, chống lại hóa chất và mài mòn, cung cấp độ ổn định tuyệt vời. Các mấu cao su đánh dấu độ sâu có độ đàn hồi cao được gắn vĩnh viễn với lớp vỏ cáp

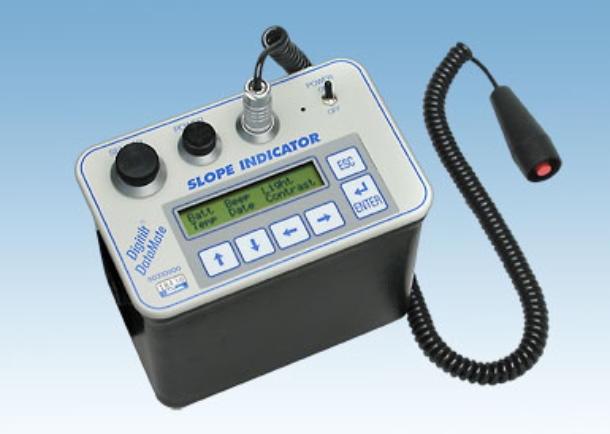

Digitilt DataMate II

Máy ghi đo Digitilt DataMate II được xây dựng để sử dụng trong những môi trường khó khăn. Nó có thể lưu trữ lên đến 320 điểm quan trắc inclinometer và có thể cung cấp điện cho đầu đo hoạt động tới 16 giờ. Bộ nút bấm tay thuận tiện giúp một người có thể tiến hành ghi đo quan trắc

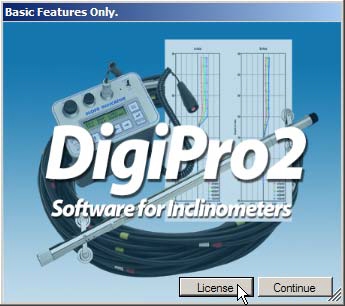

DigiPro2 Software

Phần mềm DigiPro2 tạo ra các cơ sở dữ liệu quan trắc đo nghiêng, quản lý số liệu, tạo các đồ thị, báo cáo, và cung cấp các chức năng tiên tiến để xác định và sửa lỗi hệ thống trong dữ liệu. Phần mềm DigiPro2 hoạt động với cả hệ thống Digitilt Classic và hệ thống Digitilt AT

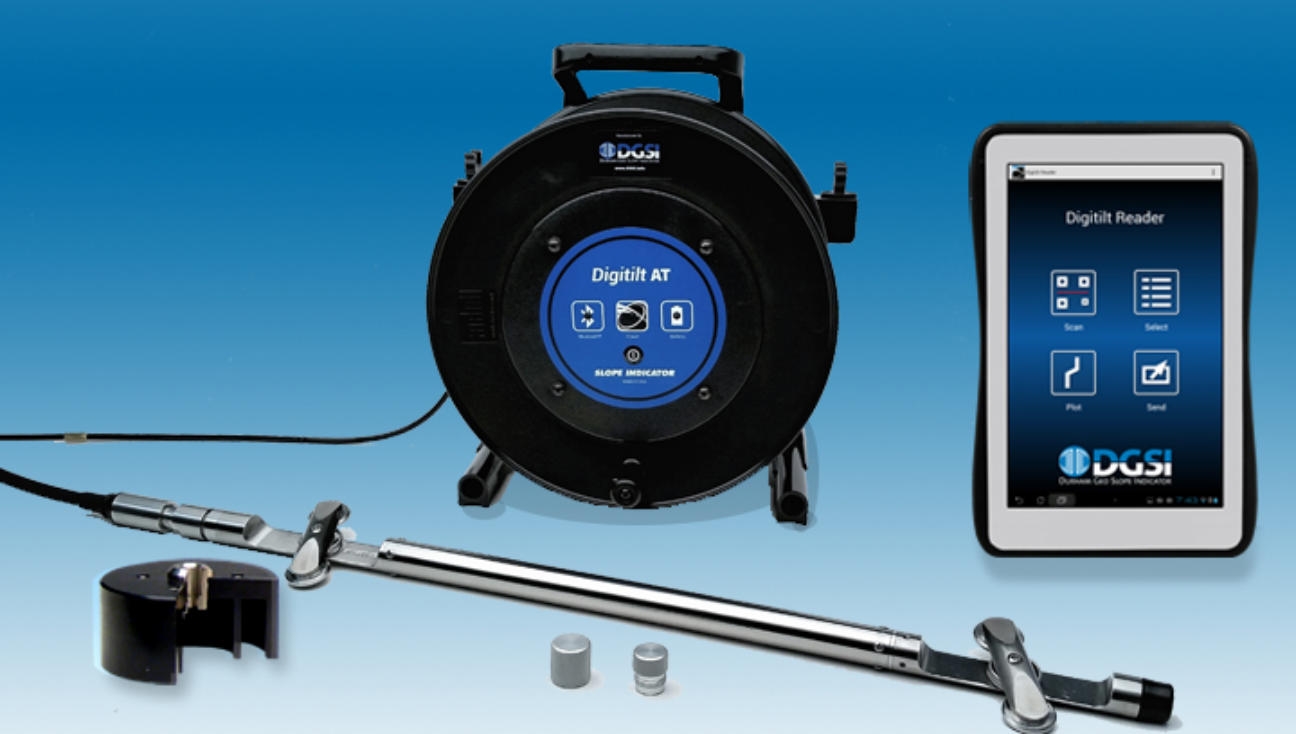

Digitilt AT System

Đầu dò kỹ thuật số
Cáp điều khiển được đánh dấu bằng hệ mét hoặc inch
Nắp giữ cáp
Kết nối Bluetooth
Ứng dụng App cho Android phone
Phần mềm đo nghiêng DigiPro2.

Digitilt AT Datasheet

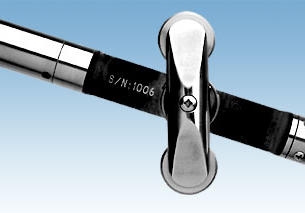

Digitilt Probe

Đầu dò Digitilt AT phản hồi nhanh, cung cấp hiệu năng tương tự như hệ thống Digitilt cổ điển. Chiều dài ngắn và bánh xe chất lượng cao mang lại sự quan trắc đáng tin cậy qua những điểm cong.

Lightweight Control Cable

Dễ mang theo và dễ cầm, cáp điều khiển nhẹ cũng dễ đọc. Các cáp hệ metric được chia thành các khoảng nửa mét và được gắn nhãn theo khoảng cách mét

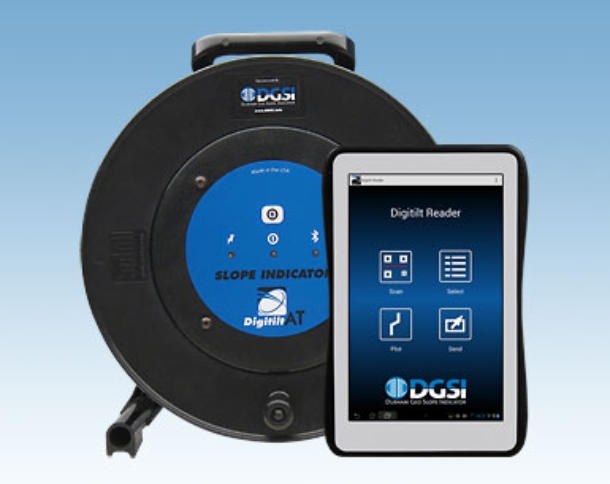

Android Reader & Bluetooth Reel

Hệ điều hành Android hiện đại hỗ trợ màn hình có độ phân giải cao, giao diện màn hình cảm ứng và kết nối internet đầy đủ.Bộ cuộn Bluetooth cung cấp bốn mươi giờ hoạt động trên một lần sạc và có sẵn với dây cáp 30, 50, 75 hoặc 100 m

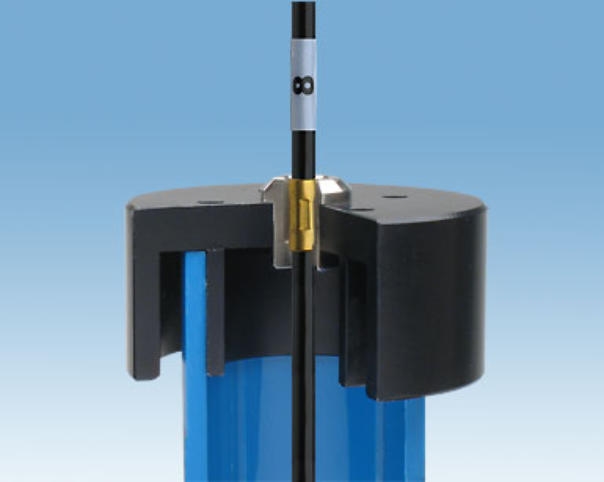

Compact Cable Gate

Cáp nhỏ gọn với nắp giữ cáp thay cho pully cổ điển và tương thích với cả ba đường kính ống casing.Nắp giữ cáp giúp cố định cáp chính xác ở tại vị trí đo, loại bỏ khả năng sai số do định vị cáp khi đo

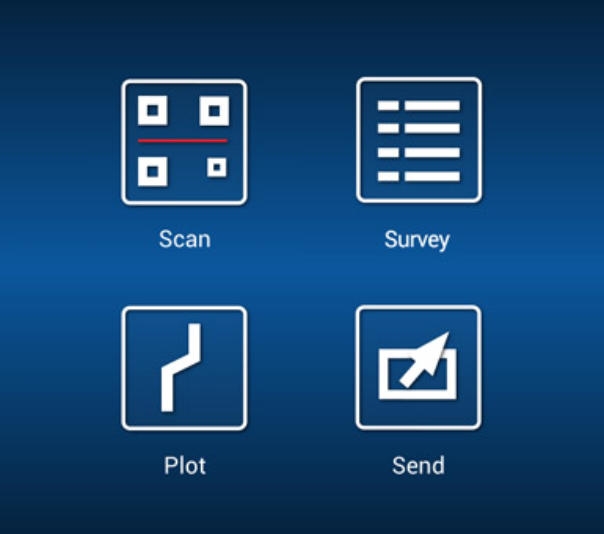

Digitilt Reader App

Ứng dụng Reader là App đơn giản và mạnh của hệ thống.
- Scan Quét mã QR để bắt đầu quan trắc.
- Survey Bắt đầu quan trắc từ danh sách
- Plot Vẽ biểu đồ, kiểm tra sai số
- Send Gửi data qua email hay dropbox

DigiPro2 Software

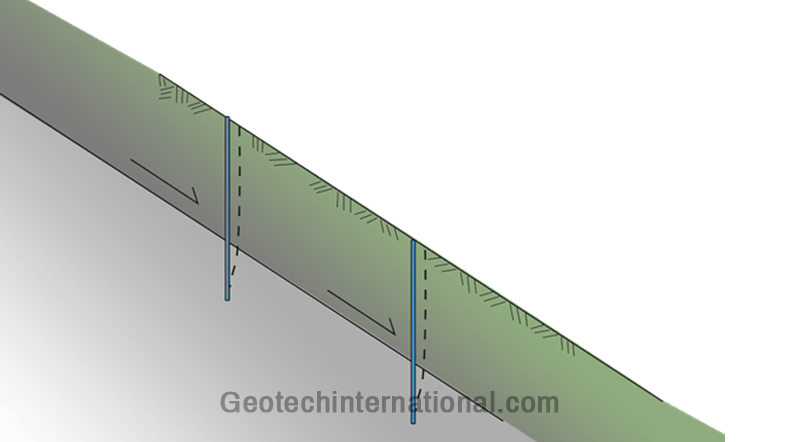

Sạt trượt mái dốc
- Xác định vị trí cung trượt, khu vực trượt
- Xác định mức độ trượt và rủi ro.

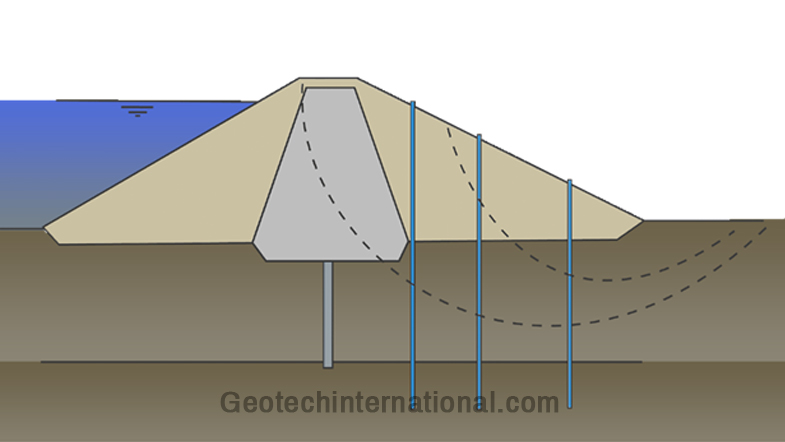

Đập đất đắp
- Theo dõi sự ổn định của mái dốc
- Theo dõi sự ổn định của đập.

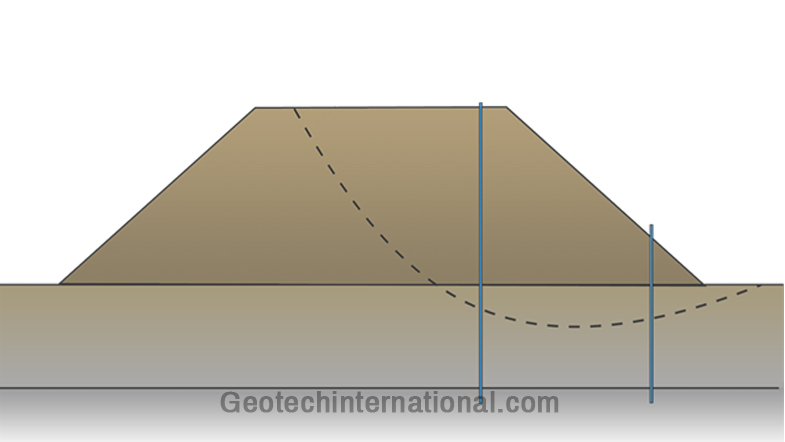

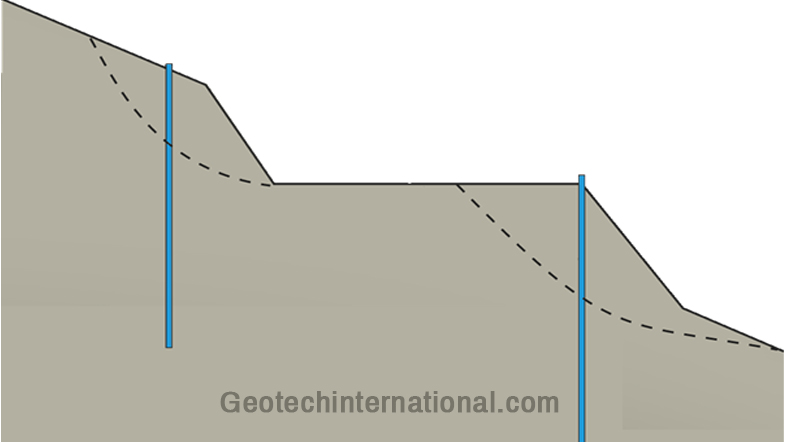

Mở đường cắt mái dốc
- Theo dõi sự ổn định của mặt cắt và phần đắp đường.
- Theo dõi sự ổn định trong và sau khi xây dựng.

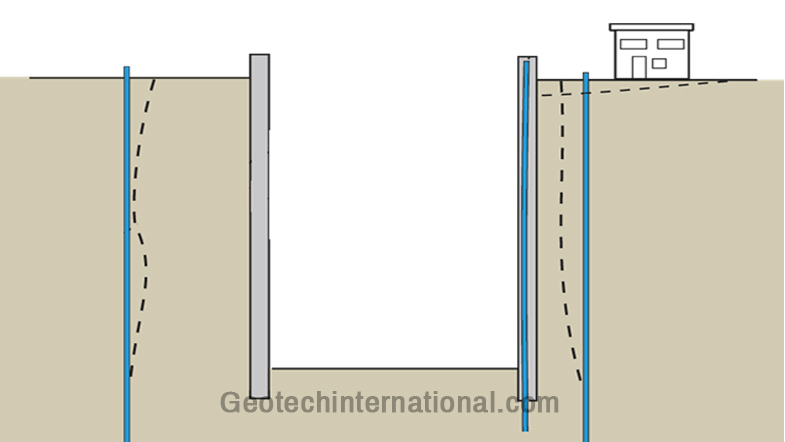

Tường vây và cọc cừ
- Theo dõi sự ổn định khi khai đào.
- Theo dõi sự ảnh hưởng của công trình xây dựng gần cạnh

Hiện hãng Slope Indicator có rất nhiều loại thiết bị phục vụ cho các công trình và nhu cầu khác nhau
Hãy liên hệ với chúng tôi để được hỗ trợ tư vấn hay tham khảo thêm thông tin tại website của hãng Slope Indicator
